دستگاه چسبندگی کاملا اتوماتیک کاملا بسته شده که برای هسته عسل ALU استفاده می شود

مقدمه

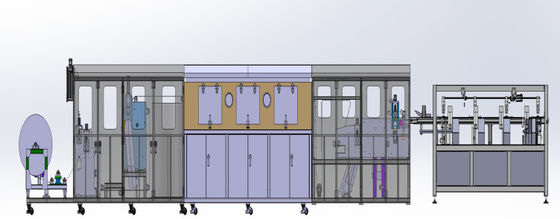

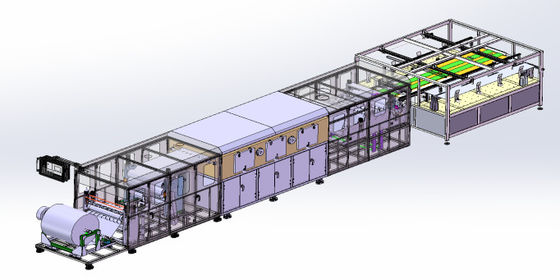

طرح کلی خط چسب A600

این دستگاه یک تجهیزات تخصصی است که عمدتاً برای پوشش، برش و انبار هسته های عسل آلومینیومی استفاده می شود. این دستگاه می تواند ورق آلومینیومی را به طول ثابت پوشش دهد، خشک کند و برش دهد.
الف. شرح فرآیند:
با توجه به نیازها، کویل های آلومینیومی مورد نیاز از هم جدا می شوند و با چسب ویژه ای برای هسته عسل آلومینیومی برای چاپ سنگ شکن پوشانده می شوند.آنها مطابق با الزامات فرآیند، سوراخ و صاف می شوند.، و بعد برش داده و تا طول ثابت انباشته می شود.
ب. ویژگی های تجهیزات
ماشین پوشش عسل آلومینیومی طراحی و تولید شده توسط شرکت ما دارای ویژگی های اصلی زیر است:
1) کنترل خودکار تنش ثابت برای تنش کشش کویل
2) رول شناور می تواند به طور خودکار عملکرد همگام سازی خط تولید را تنظیم کند؛
3) پس از چسباندن، آن را می تواند به طور خودکار خشک؛ کنترل دقیق دمای در کوره
4) مواد پوشش داده شده می تواند به طور خودکار حفاری سوراخ
5) آزمایش یک صفحه می تواند به طور خودکار فاصله نوار را اندازه گیری کند و پیچ نوار چسبنده را برای مدل های مختلف رول های صفحه بعد از پوشش محاسبه کند.
6) پس از چسباندن ، برش خودکار و دقیق طول ثابت می تواند موقعیت ورق آلومینیوم را در نزدیکی انتهای پس از چسباندن به دست آورد.

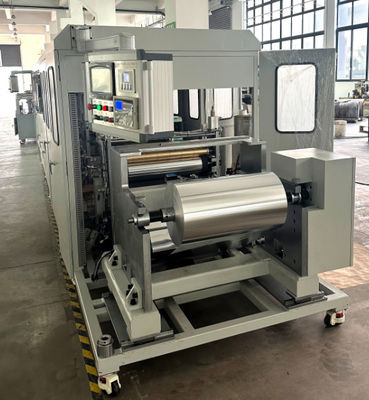

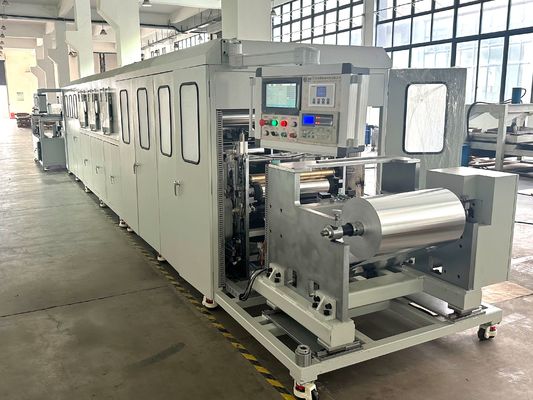

A. واحد بارگیری و چسباندن

این واحد شامل توابع مانند تغذیه ورق آلومینیوم، کشش ورق آلومینیوم، سوراخ سوراخ ورق آلومینیوم، صاف کردن ورق آلومینیوم، همگام سازی ورق آلومینیوم و چسباندن ورق آلومینیوم است.

پارامترهای دقیق سیستم اصلاح

B. واحد چسبندگی اتوماتیک

تجهیزات اضافه کردن چسب اتوماتیک شامل مخلوط کننده مخلوط کننده، سُند فوق صوتی، مخلوط کننده موتور پنوماتیک و جعبه اصلی موتور است (جعبه اصلی موتور شامل سه قسمت است: بالا، وسط،و قسمت های پایین، که قسمت بالایی آن مخزن محلول سطح بالا است و قسمت وسط آن جعبه اصلی کنترل الکتریکی و رابط کار انسان و ماشین است.و قسمت پایین آن پمپ دیافراگم پنوماتیک است)

C. واحد دمای ثابت نوع تونل

تعداد نقاط کنترل دما: 4
دمای کار: 0 ~ 120 ° C (حداقل دمای کوره 150 ° C)
حفاظت از آژیر برای گرم شدن بیش از حد، قطع اتصال، اضافه بار، و غیره
قدرت گرمایش: 20KW
دقت کنترل دمای: 3-5 °C

D. واحد برش خنک

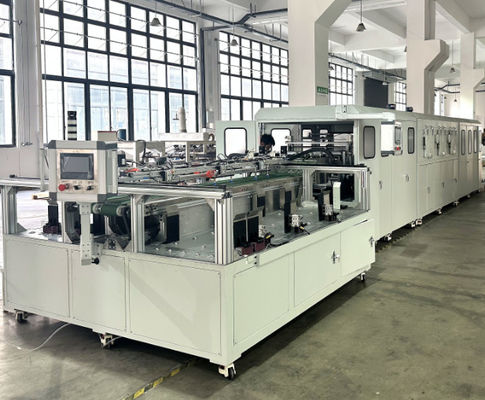

E.مصنوع از آلومینیوم دو ایستگاه اتوماتیک

1) مناسب برای عرض ورق آلومینیوم: 580-600mm.
2) طول انبار: 900-1800mm.
3) حداکثر سرعت: 25PCS/min (برآورد شده با استفاده از ورق آلومینیوم 1700mm طول).
4) حداکثر ارتفاع انباشت: 200mm.
5) هنگامی که تعداد ورق های یک طرفه به تعداد تنظیم شده می رسد، جهت به طور خودکار تغییر می کند.
6) موقعیت لیوان مکش را می توان در جهت جلو، عقب، چپ و راست تنظیم کرد.
7) تجهیزات مجهز به پیچ های پای هستند که می توانند افقی تنظیم شوند.
8) ارتفاع پورت تغذیه می تواند تنظیم شود: 1050-1150mm.
۹) ارتفاع کارتن انبار: ۷۰۰ میلی متر.

F.لیستی از تجهیزات

لیست لوازم جانبی اصلی:
